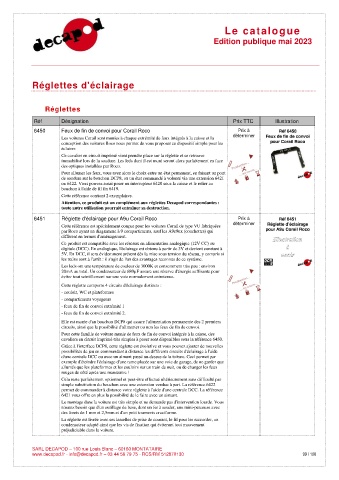

Page 100 - Decapod – Catalogue nouveautés 2023

Le catalogue
Edition publique mai 2023

Réglettes d'éclairage

Réglettes

Réf Désignation Prix TTC Illustration
6450 Feux de fin de convoi pour Corail Roco Prix à
déterminer
Les voitures Corail sont munies à chaque extrémité de feux intégrés à la caisse et la
conception des voitures Roco nous permet de vous proposer ce dispositif simple pour les
éclairer.
Ce cavalier en circuit imprimé vient prendre place sur la réglette et se retrouve
immobilisé lors de la soudure. Les leds dont il est muni seront alors parfaitement en face
des optiques installées par Roco.
Pour allumer les feux, vous avez alors le choix entre un état permanent, en faisant un pont
de soudure sur le bouchon DCP8, ou un état commandé à volonté via une extension 6421
ou 6422. Vous pouvez aussi poser un interrupteur 6420 sous la caisse et le relier au
bouchon à l'aide de fil fin 6419.
Cette référence contient 2 exemplaires.
Attention, ce produit est un complément aux réglettes Decapod correspondantes :
toute autre utilisation pourrait entraîner sa destruction.
6451 Réglette d'éclairage pour A9u Corail Roco Prix à
déterminer
Cette référence est spécialement conçue pour les voitures Corail de type VU fabriquées
par Roco ayant un diagramme à 9 compartiments, sauf les A9c9ux (couchettes) qui
diffèrent en termes d'aménagement.
Ce produit est compatible avec les réseaux en alimentation analogique (12V CC) ou
digitale (DCC). En analogique, l'éclairage est obtenu à partir de 3V et devient constant à
5V. En DCC, il sera évidemment présent dès la mise sous tension du réseau, y compris si
les trains sont à l'arrêt : il s'agit de l'un des avantages reconnus de ce système.
Les leds ont une température de couleur de 3000K et consomment très peu : environ
20mA au total. Un condensateur de 680µF assure une réserve d'énergie suffisante pour
éviter tout scintillement sur une voie normalement entretenue.
Cette réglette comporte 4 circuits d'éclairage distincts :
- couloir, WC et plateformes
- compartiments voyageurs
- feux de fin de convoi extrémité 1
- feux de fin de convoi extrémité 2.
Elle est munie d'un bouchon DCP8 qui assure l'alimentation permanente des 2 premiers
circuits, ainsi que la possibilité d'alimenter ou non les feux de fin de convoi.
Pour cette famille de voiture munie de feux de fin de convoi intégrés à la caisse, des
cavaliers en circuit imprimé très simples à poser sont disponibles sous la référence 6450.
Grâce à l'interface DCP8, cette réglette est évolutive et vous pouvez ajouter de nouvelles
possibilités de jeu en commandant à distance les différents circuits d'éclairage à l'aide
d'une centrale DCC ou avec un aimant passé au-dessus de la toiture. Ceci permet par
exemple d'éteindre l'éclairage d'une rame placée sur une voie de garage, de ne garder que
allumés que les plateformes et les couloirs sur un train de nuit, ou de changer les feux
rouges de côté après une manœuvre !
Cela reste parfaitement optionnel et peut-être effectué ultérieurement sans difficulté par
simple substitution du bouchon avec une extension vendue à part. La référence 6422
permet de commander à distance votre réglette à l'aide d'une centrale DCC. La référence
6421 vous offre en plus la possibilité de le faire avec un aimant.
Le montage dans la voiture est très simple et ne demande pas d'intervention lourde. Vous
n'aurez besoin que d'un outillage de base, dont un fer à souder, une mini-perceuse avec
des forets de 1 mm et 2,5mm et d'un petit tournevis cruciforme.
La réglette est livrée avec ses lamelles de prise de courant, le fil pour les raccorder, un
condensateur adapté ainsi que les vis de fixation qui éviteront tout mouvement
préjudiciable dans la voiture.
